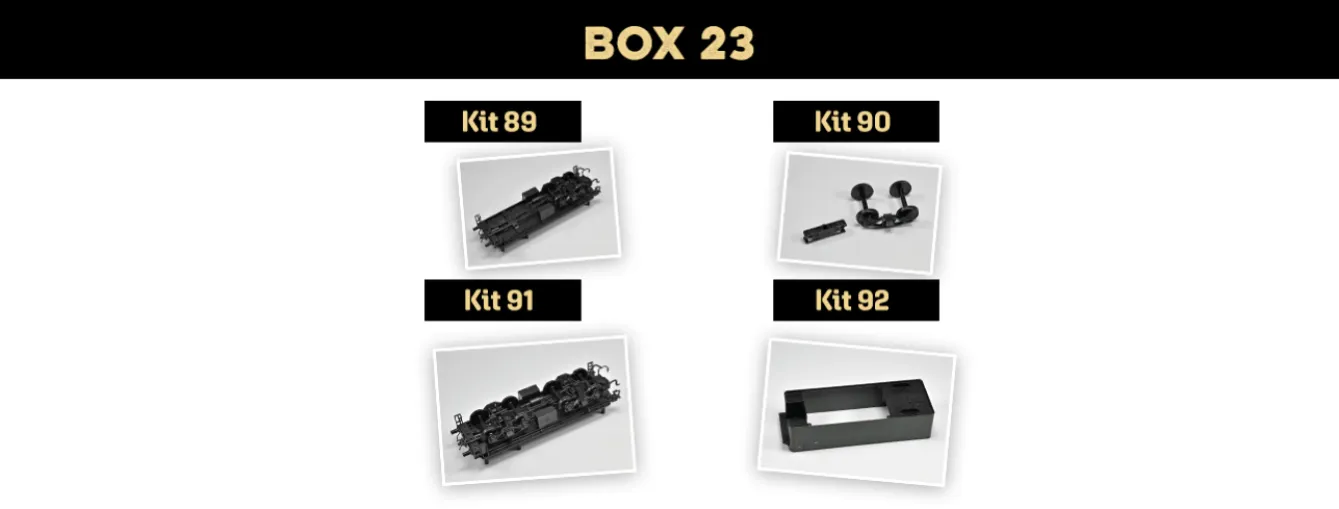

Box 23

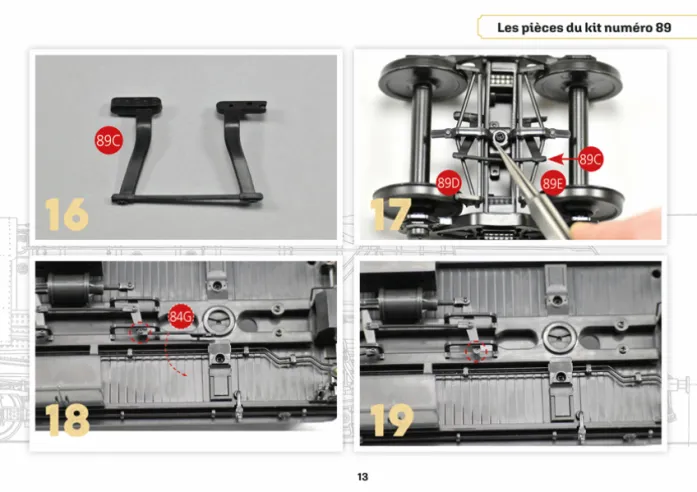

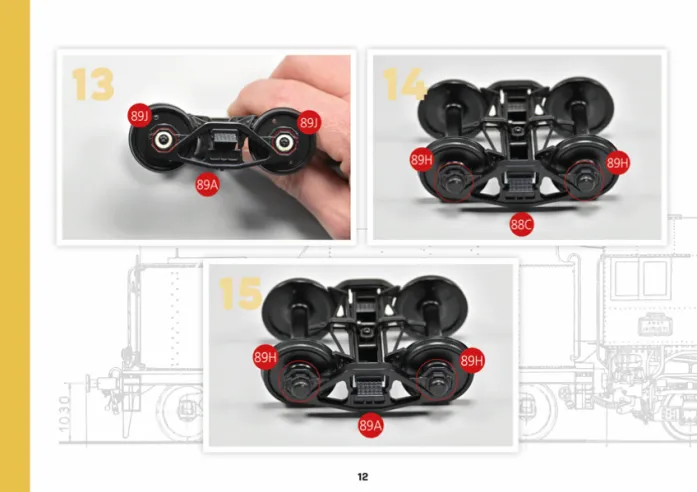

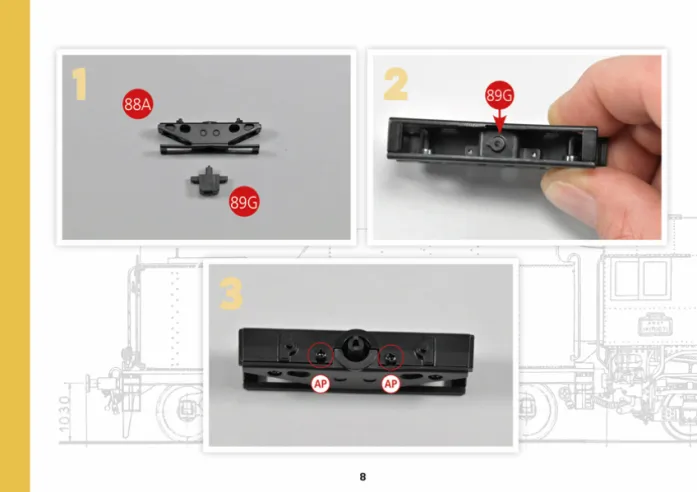

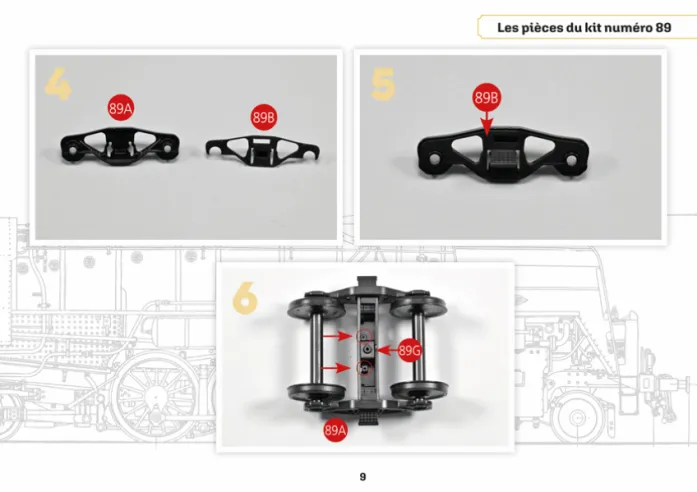

Kit 89 - Continuación del montaje del primer bogie del ténder

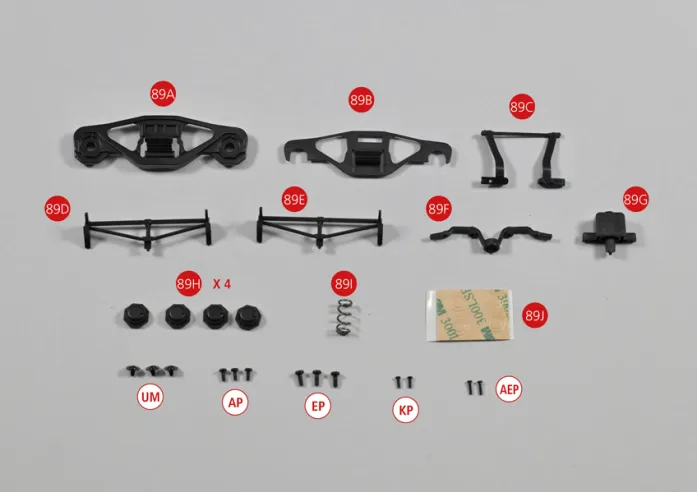

Parts of kit
- 89A Lateral del bastidor del bogie Bettendorf 1
- 89B Lateral del bastidor del bogie Bettendorf 2
- 89C Soporte de acoplamiento 3
- 89D Barra reposapiés 4
- 89E Barra reposapiés 5
- 89F Barre transversal 6
- 89G Extremo del bogie 7
- 89H Cubierta del bogie (x 4)
- 89I Resorte
- 89J Adhesivo (x 4)
- Tornillo UM M1,7 x 3 x 5,5 (2 + 1)
- Tornillo AP M1,7 x 4 (2 + 1)
- Tornillo EP M2,0 x 5 (2 + 1)
- Tornillo KP M1,4 x 4 (1 + 1)
- Tornillo AEP M1,2 x 5 (1 + 1)

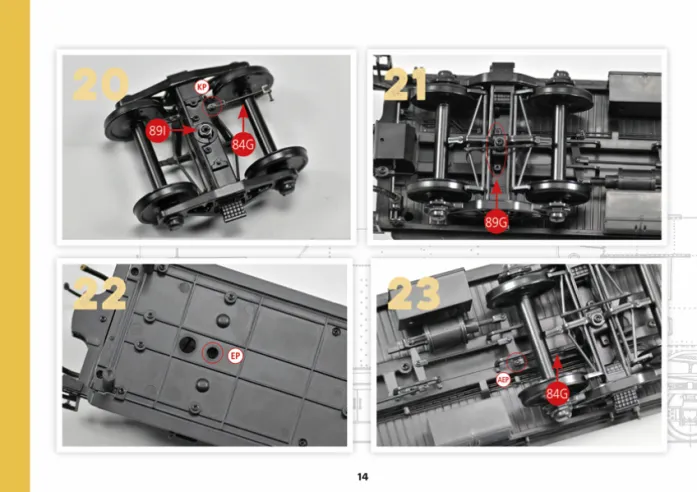

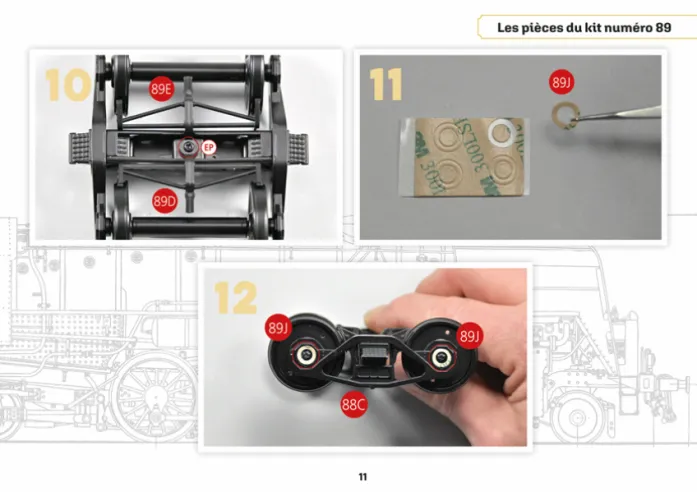

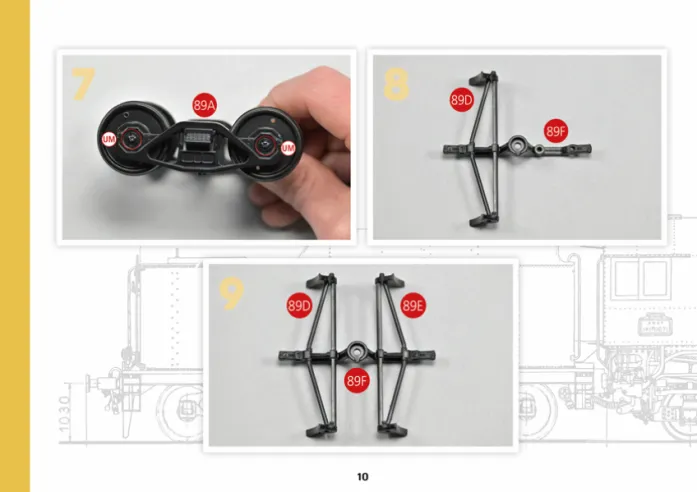

Step 1

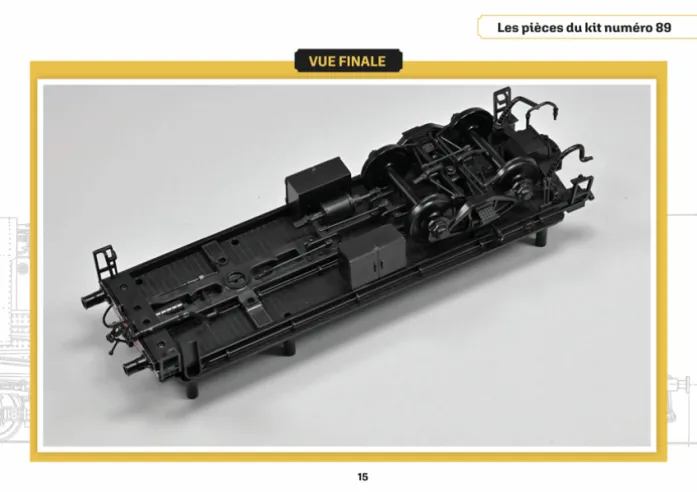

Vista general

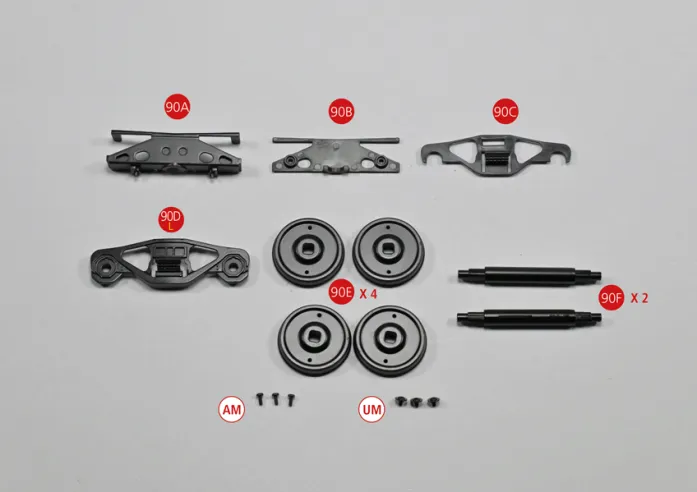

Kit 90 - Montaje del segundo bogie del ténder
- 90A Refuerzo del chasis del bogie - 1
- 90B Refuerzo del chasis del bogie - 2
- 90C Chasis del bogie Bettendorf - lado 3
- 90D Chasis del bogie Bettendorf - lado 4
- 90E Rueda (x 4)
- 90F Cuerpo del eje (x 2)
- Tornillo AM M1,7 x 4 (2 + 1)
- Tornillo UM M1,7 x 3 x 5,5 (2 + 1)

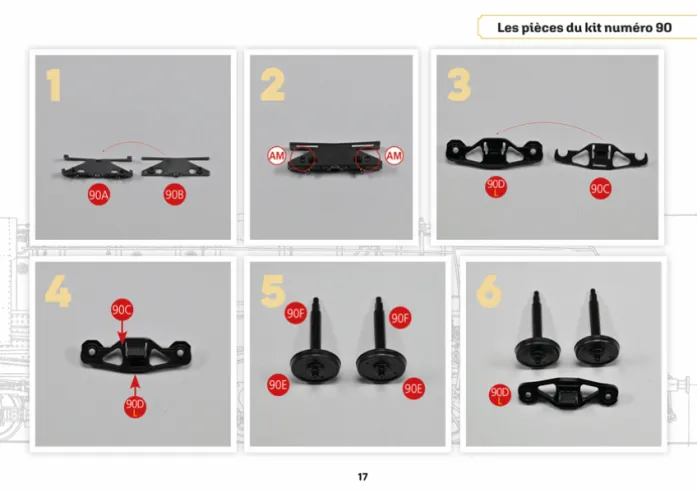

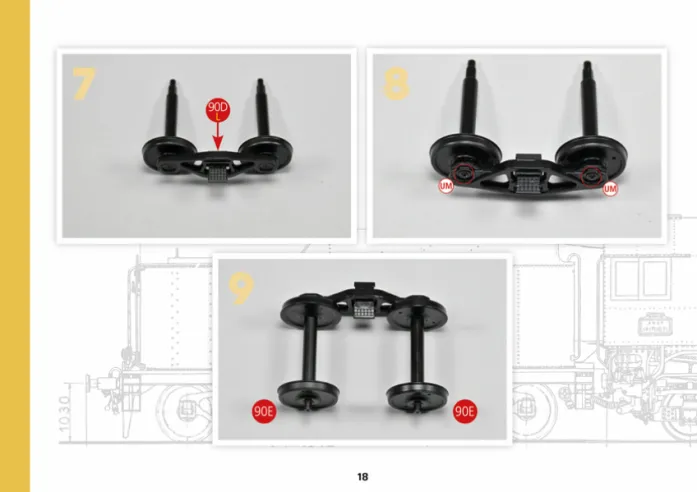

Paso 2
Vista general

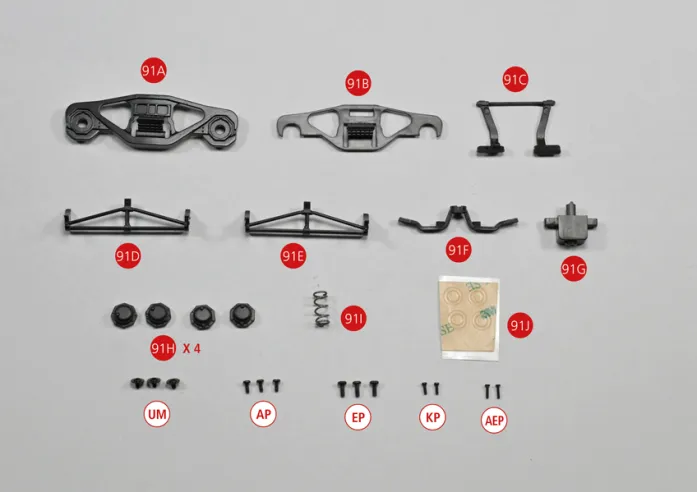

Kit 91 - Continuación del montaje del segundo bogie del ténder
- 91A Lateral del bastidor del bogie Bettendorf 1
- 91B Lateral del bastidor del bogie Bettendorf 2
- 91C Soporte de acoplamiento 3
- 91D Barra reposapiés 4
- 91E Barra reposapiés 5
- 91F Barre transversal 6
- 91G Extremo del bogie 7
- 91H Cubierta del bogie 8
- 91I Resorte
- 91J Adhesivo (x 4)
- Tornillo UM M1,7 x 3 x 5,5 (2 + 1)
- Tornillo AP M1,7 x 4 (2 + 1)
- Tornillo EP M2,0 x 5 (2 + 1)
- Tornillo KP M1,4 x 4 (1 + 1)
- Tornillo AEP M1,2 x 5 (1 + 1)

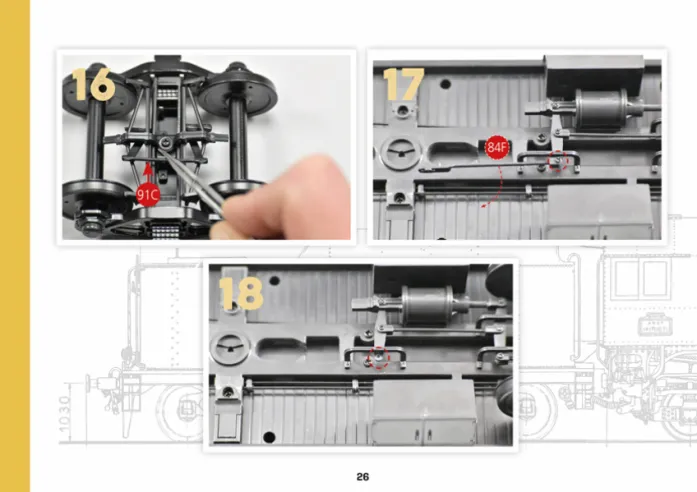

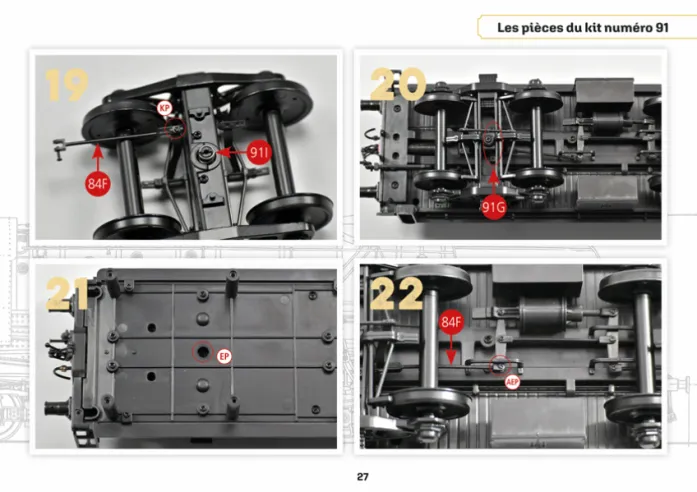

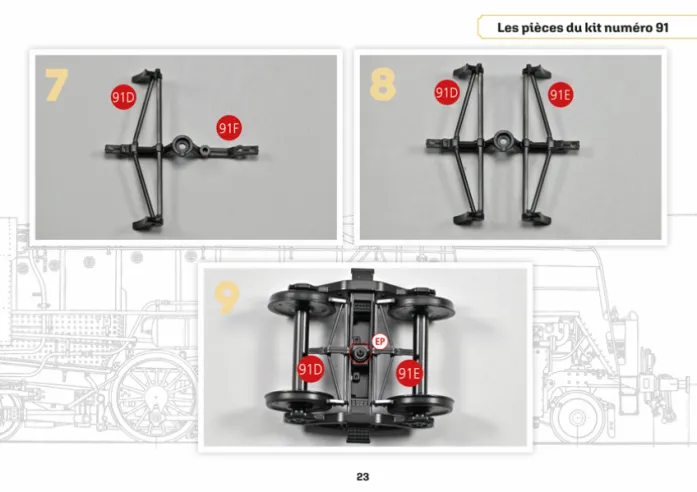

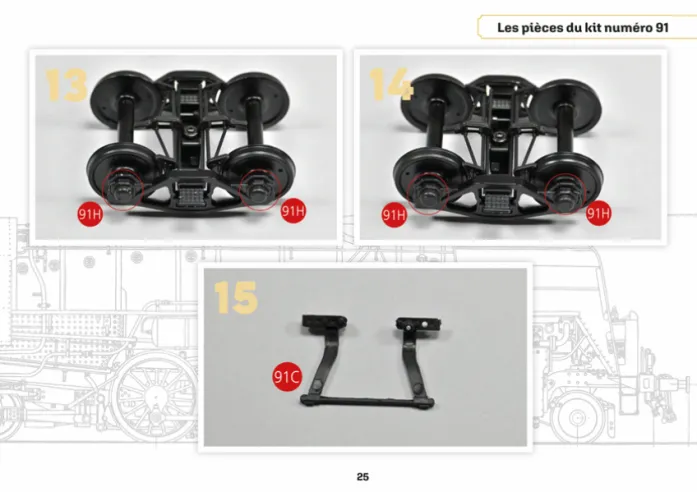

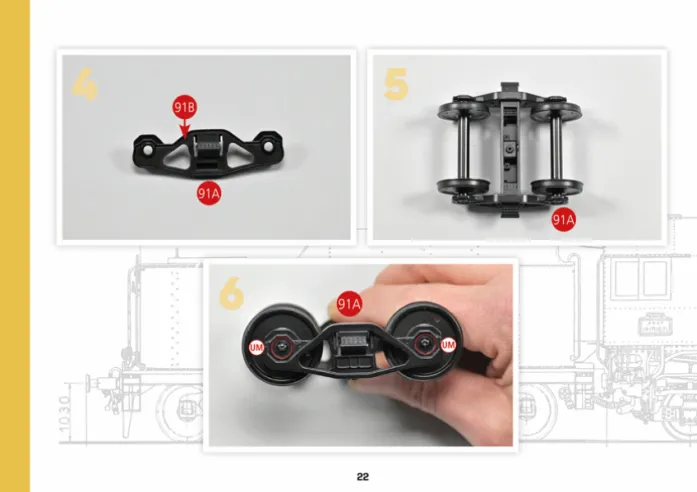

Paso 3

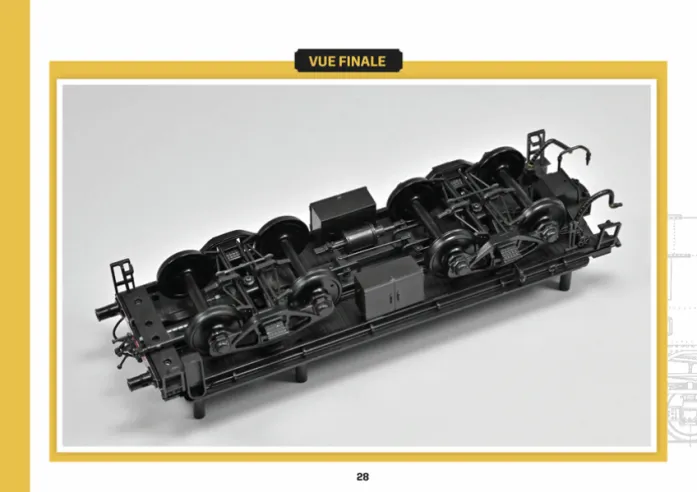

Vista general

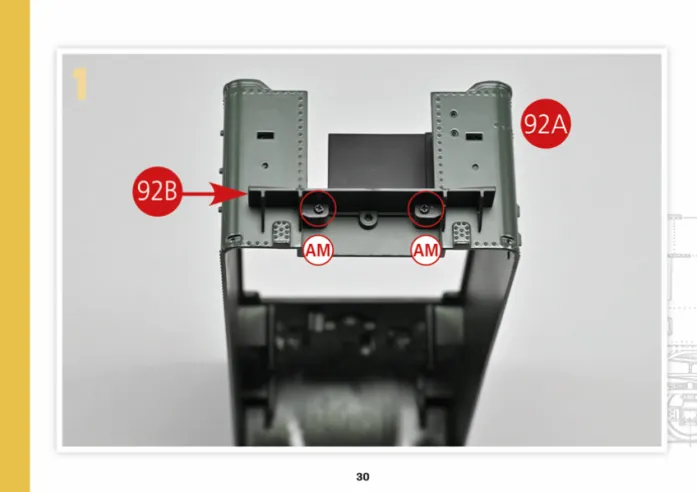

Kit 92 - Montaje de la pasarela del ténder
- 92A Caja del ténder
- 92B Pasarela del ténder 1
- Tornillo AM M1,7 x 4 (2 + 1)
Paso 4
Vista general
