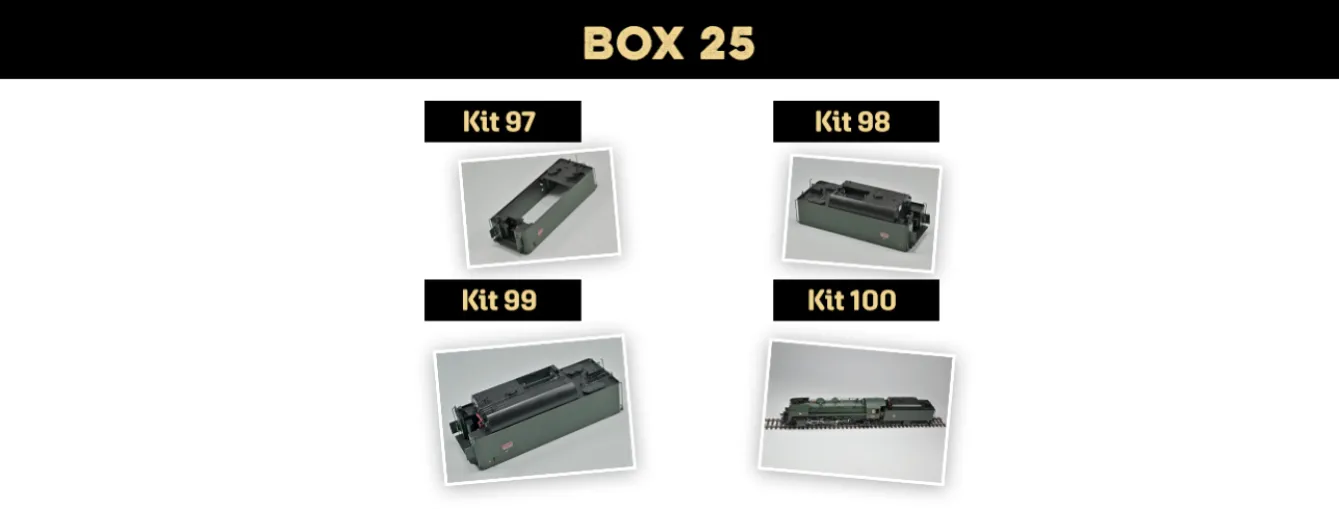

Box 25

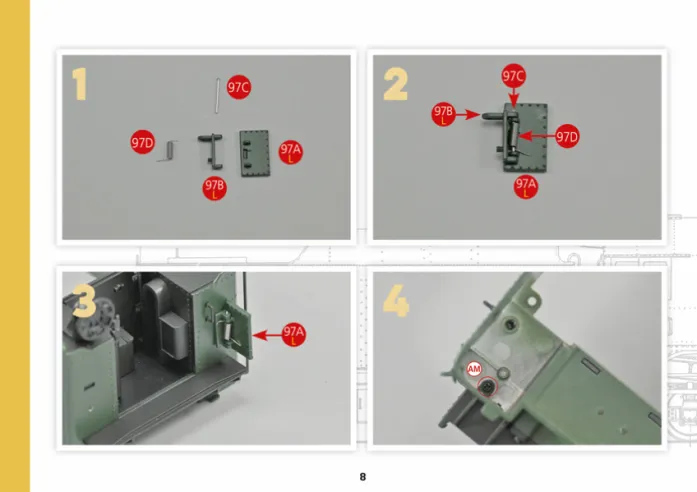

Kit 97 - Instalación de las puertas del ténder
Parts of kit

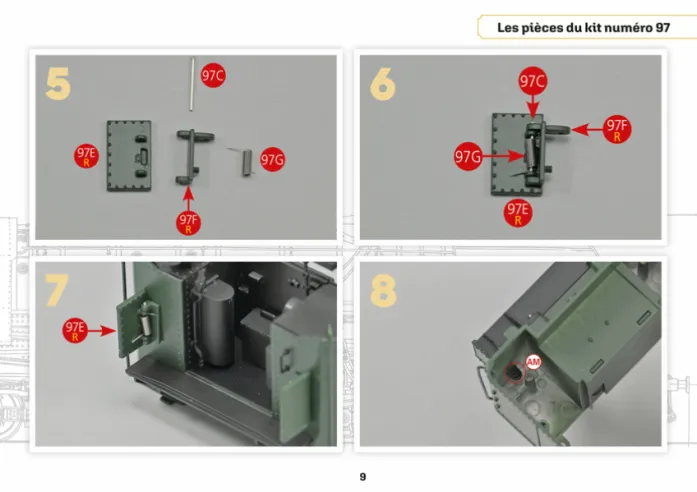

- 97A Puerta izquierda
- 97B Bisagra de la puerta izquierda
- 97C Eje (x 2)
- 97D Resorte izquierdo
- 97E Puerta derecha
- 97F Bisagra de la puerta derecha
- 97G Resorte derecho
- Tornillo AM M1,7 x 4 (2 + 1)
Step 1

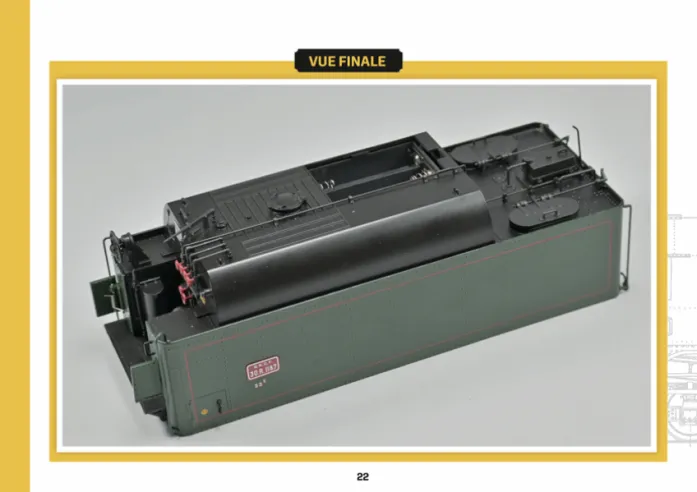

Vista general
Kit 98 - Revestimiento de la parte superior de la caja del ténder
- 98A Parte superior de la caja
- 98B Escotilla de acceso
- 98C Barandilla (x 2)
- Tornillos SM M1,7 x 3 (4 + 1)
- Tornillos AM 1,7 x 4 (1 + 1)
- Tornillos CP M2,0 x 4 (8 + 2)

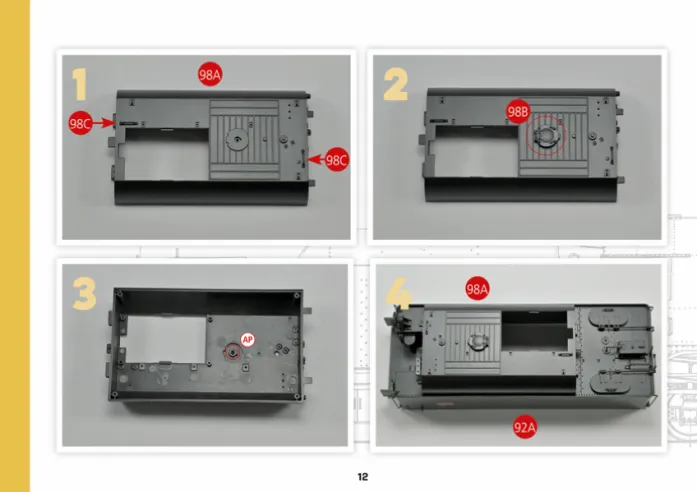

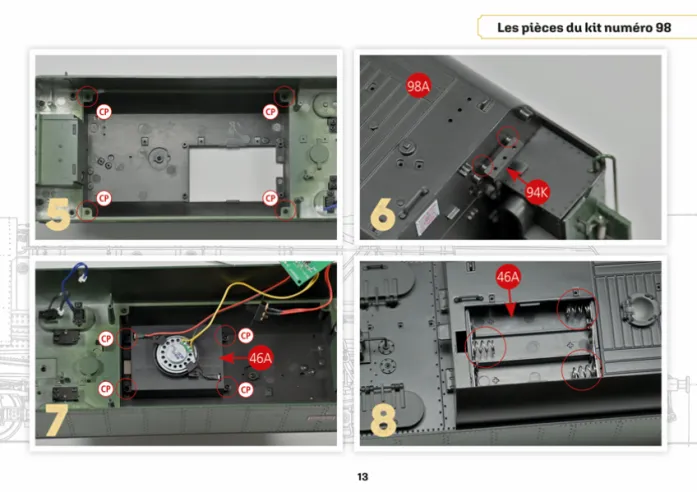

Paso 2

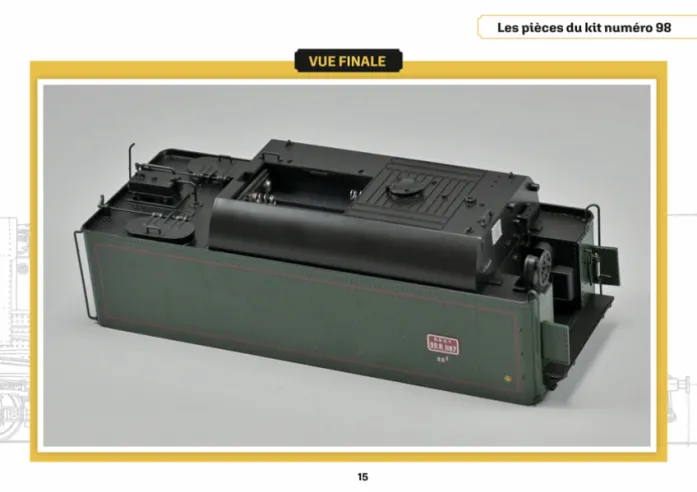

Vista general
Kit 99 - Instalación de los detalles de la parte delantera del ténder
- 99A Equipamiento de drenaje
- 99B Nivel de agua
- 99C Manija
- 99D Grifo 1
- 99E Drenajes 3 (x 3)
- 99F Grifo 2 (x 5)
- 99G Drenajes 4
- 99H Tubería 5
- 99I Drenaje 6
- 99J Tubería
- 99K Soporte de tubería 1 (x 3)
- 99L Soporte de tubería 3 (x 6)
- 99M Soporte de tubería 4

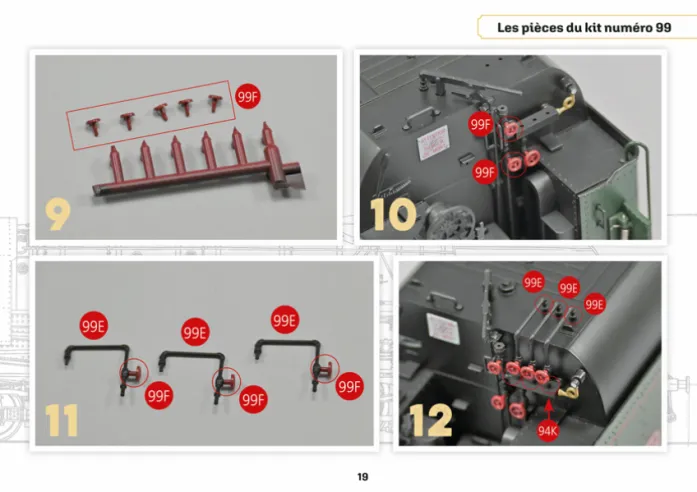

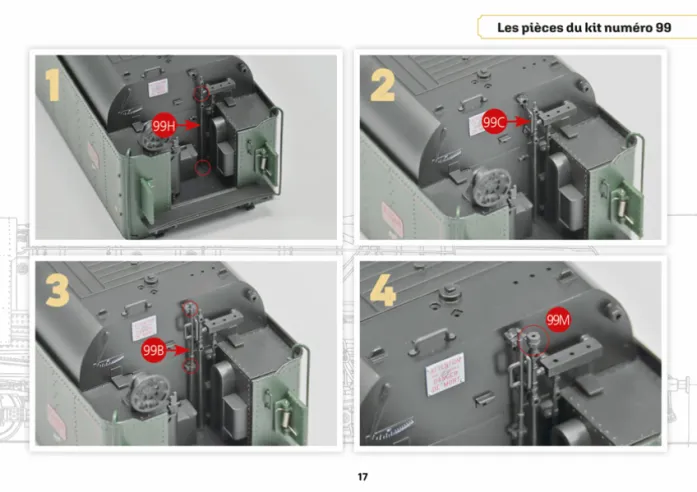

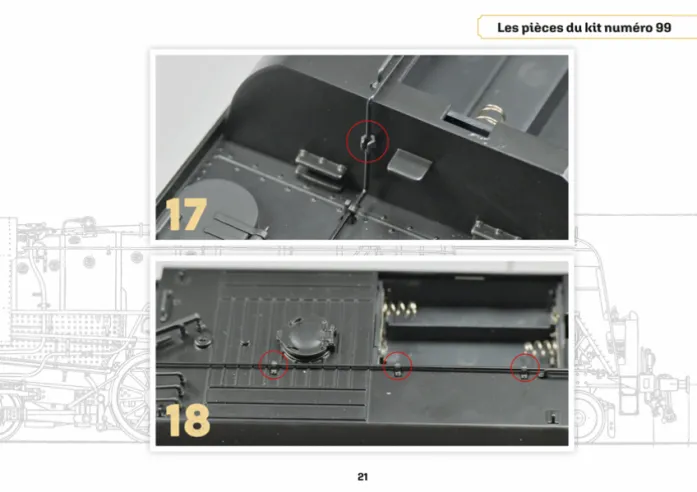

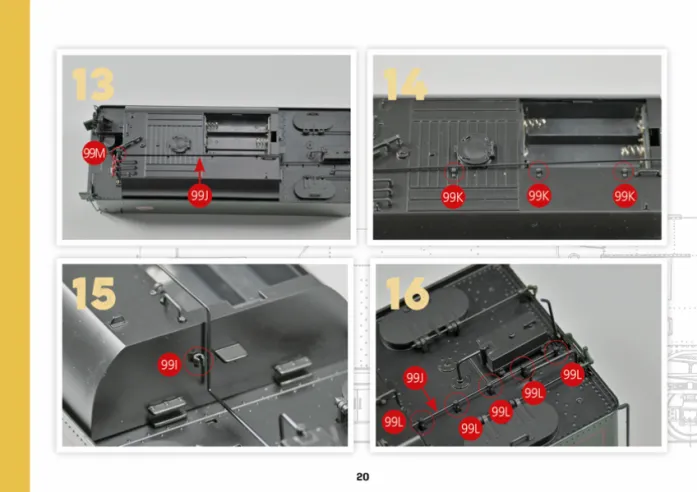

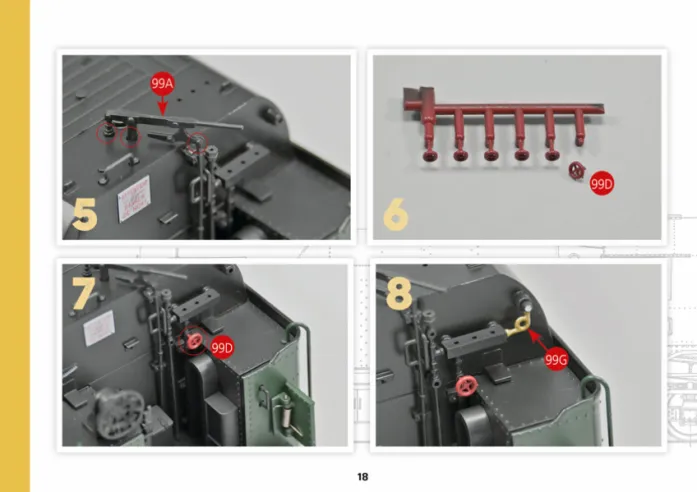

Paso 3
Vista general
Kit 100 - Finalización del revestimiento del ténder
- 100A Señalización trasera (x 2)
- 100B Soporte de señalización trasera (x 2)
- 100C Émbolo del tope trasero (x 2)
- 100D Placa del tope trasero (x 2)
- 100E Muelle (x 2)
- 100F Tapa del compartimento de las pilas
- 100G Lengüeta
- 100H Pivote
- Tornillos EM M2,0 x 5 (6 + 1)
- Tornillos SM M1,7 x 3 (2 + 1)
- Tornillos AP M1,7 x 4 (1 + 1)
- Tornillos SP M1,7 x 3 (4 + 1)

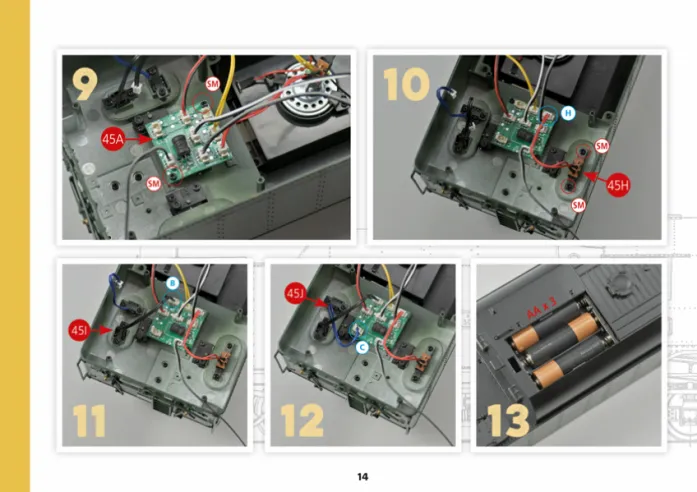

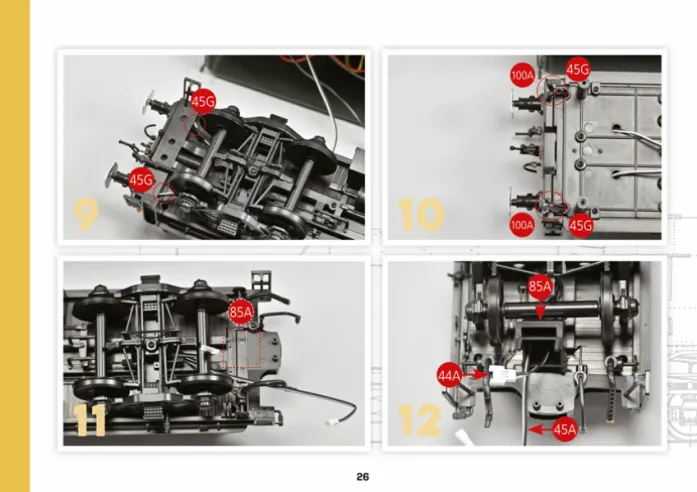

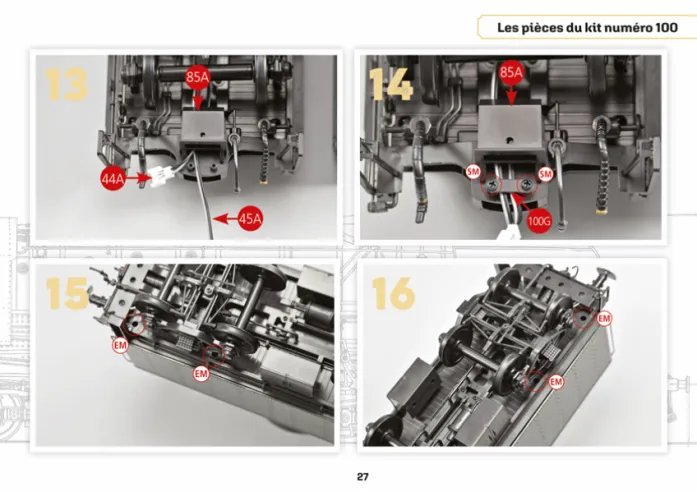

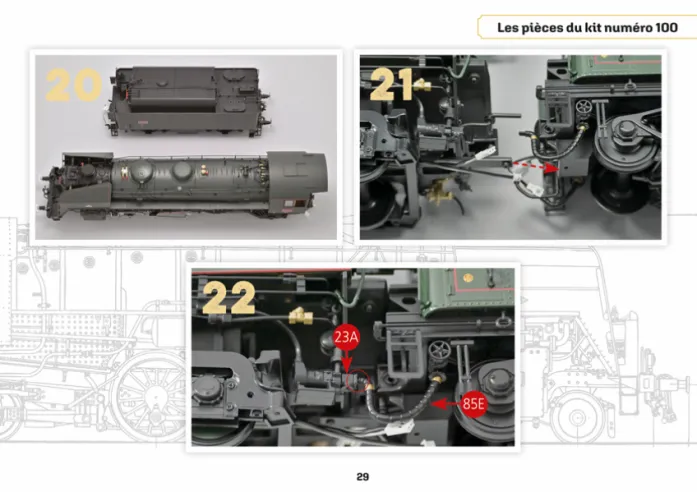

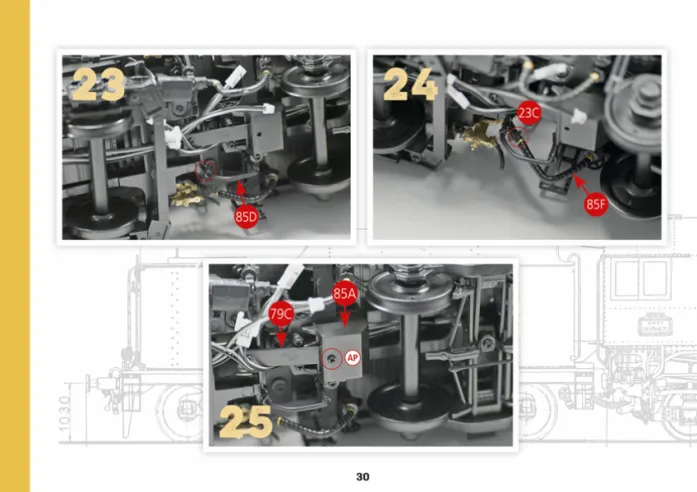

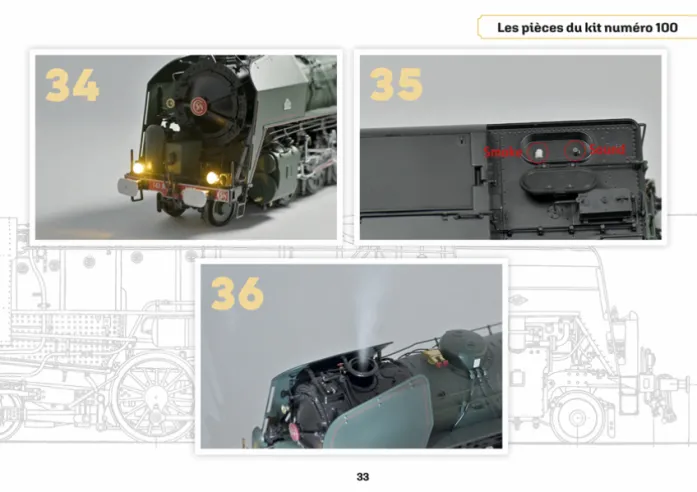

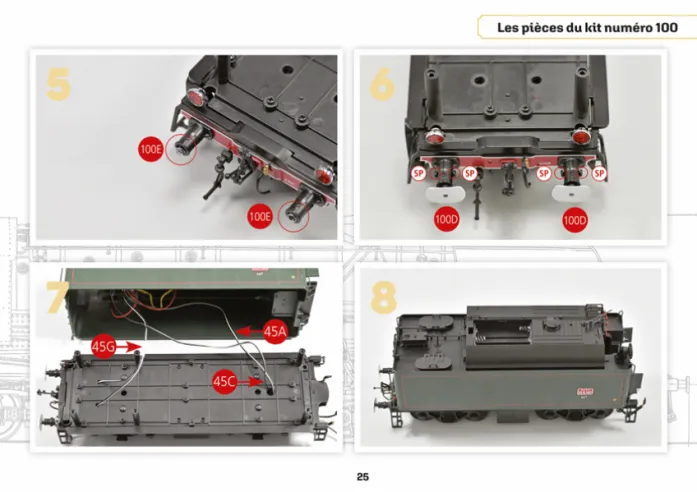

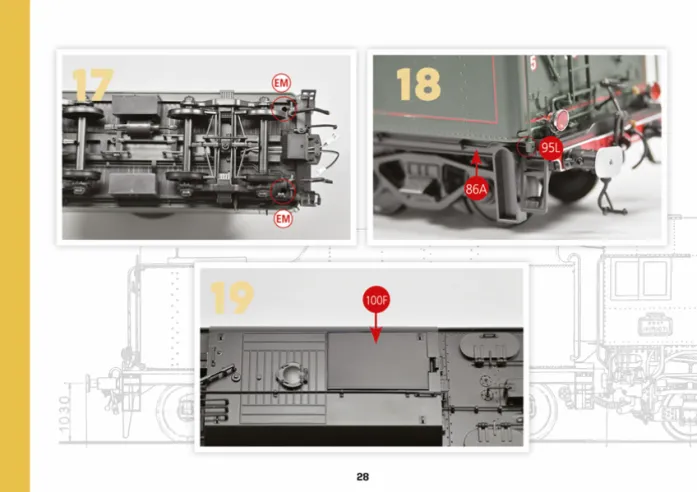

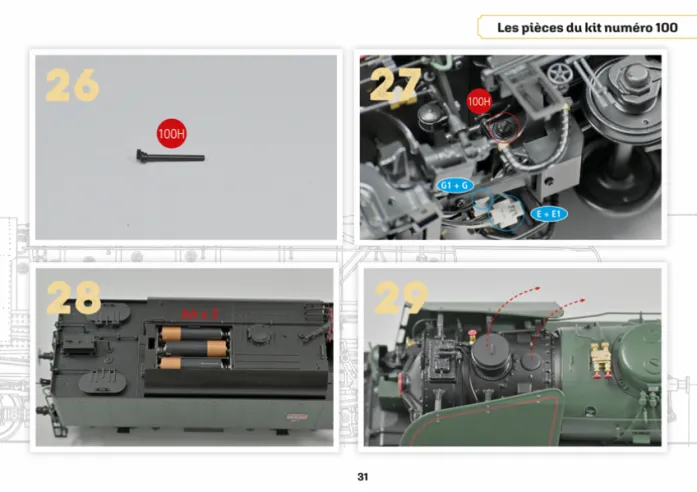

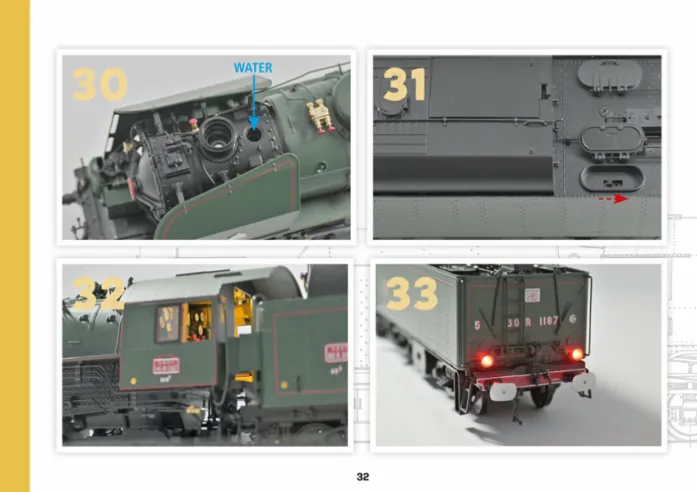

Paso 4

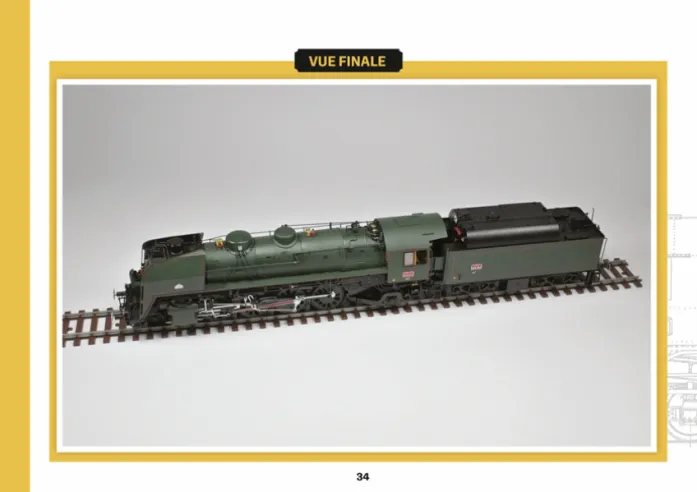

Vista general
